Quạt ly tâm AC di chuyển không khí bằng cách quay một cánh quạt bên trong vỏ hình cuộn, sử dụng động cơ AC ghép trực tiếp một pha thay vì truyền động bằng dây đai. Luồng khí tăng tỷ lệ thuận với tốc độ quay, trong khi tiếng ồn tăng nhanh hơn nhiều — xấp xỉ với lũy thừa bậc 4,8 của tốc độ — vì vậy, cách nhanh nhất để xác định kích thước chính xác của một thiết bị là điều chỉnh lượng không khí theo yêu cầu trước, sau đó sử dụng điều khiển tần số để giữ tiếng ồn trong phạm vi mục tiêu thay vì chỉ chọn một động cơ lớn hơn.
Quạt ly tâm AC thực sự di chuyển không khí như thế nào
Không giống như quạt hướng trục đẩy không khí thẳng qua ống, quạt ly tâm hút không khí dọc theo trục của cánh quạt và đẩy không khí ra ngoài một góc 90 độ vào vỏ xoắn ốc. Thiết kế này cho phép quạt tạo ra áp suất tĩnh đáng kể, đó là lý do tại sao quạt ly tâm chiếm ưu thế trong các hệ thống ống dẫn, nơi không khí phải di chuyển qua các bộ lọc, cuộn dây và các khúc cua trước khi đến phòng.
Hai lựa chọn về cấu trúc xác định hầu hết các quạt ly tâm AC trên thị trường hiện nay:
- Động cơ cánh quạt ngoài — vỏ động cơ quay cùng với bánh công tác, tạo ra cụm lắp ráp ngắn hơn, nhỏ gọn hơn, phổ biến ở các mẫu như DDM 160-250 hoặc YDK 160-60.
- Cánh quạt một đầu vào hoặc hai đầu vào được ghép trực tiếp — thiết kế cửa hút gió kép kéo không khí từ cả hai phía của bánh xe, tăng gấp đôi luồng không khí cho cùng một đường kính bánh xe, đó là lý do tại sao các mẫu cửa hút gió kép như dòng DDM 130-190 lại phổ biến ở các phần ống gió rộng.
Luồng không khí, áp suất và tiếng ồn: Những con số quan trọng
Hiệu suất của quạt bị chi phối bởi ba luật về quạt mà bất kỳ kỹ sư mua hàng nào cũng phải nắm rõ:
| Luồng khí (Q) | Những thay đổi tỷ lệ thuận với tốc độ quay - Q tỷ lệ thuận với N |
| Áp suất tĩnh (P) | Thay đổi theo bình phương tốc độ quay |
| Công suất âm thanh (L) | Những thay đổi với tốc độ quay khoảng 4,8 — tốc độ gấp đôi có thể làm tăng tiếng ồn khoảng 27 lần |
Đây là lý do tại sao bảng thông số quạt chỉ liệt kê số luồng khí tiêu đề là không đầy đủ. Ở tốc độ cao, tiếng ồn dòng xoáy chiếm ưu thế ở dải tần 500Hz đến 2kHz - dải tần mà tai người nhạy cảm nhất - trong khi ở tốc độ thấp, đặc tính tiếng ồn chuyển sang âm quay. Quạt ly tâm AC được tối ưu hóa tốt có thể đạt mức công suất âm thanh cụ thể thấp tới 24dB ở điểm hiệu suất tốt nhất, điều này chỉ đạt được khi hình dạng cánh quạt và tốc độ được điều chỉnh cùng nhau thay vì động cơ chỉ đơn giản là quá khổ.
Bài học rút ra thực tế cho việc lựa chọn: trước tiên hãy xác định luồng không khí bạn cần, kiểm tra áp suất mà đường ống yêu cầu, sau đó áp dụng điều khiển tần số thay đổi để giảm tốc độ xuống điểm yên tĩnh nhất mà vẫn đáp ứng cả hai con số.
Quạt ly tâm AC và Quạt ly tâm thông thường
Người mua thường nhầm lẫn "quạt ly tâm AC" với bất kỳ máy thổi ly tâm thông thường nào. Sự khác biệt thực tế thể hiện ở phương pháp truyền động, điều khiển và chi phí vận hành lâu dài.
| Phương pháp lái xe | Động cơ AC hoặc EC ghép trực tiếp một pha, không có dây đai | Động cơ cảm ứng truyền động bằng đai hoặc bánh răng |
| Kiểm soát tốc độ | Điện tử hoặc VFD, điều chỉnh vô cấp | Chỉ có tốc độ cố định hoặc giảm chấn thủ công |
| Tiếng ồn ở điểm định mức | Có thể đạt công suất âm thanh cụ thể khoảng 24dB | Thường cao hơn do cấu hình lưỡi cắt không được tối ưu hóa |
| Khoảng thời gian bảo trì | Dài hơn, ít bộ phận chuyển động bị mòn hơn | Ngắn hơn, dây đai và ròng rọc mòn thêm điểm dịch vụ |
| Phù hợp nhất | Hệ thống VAV, thiết bị cấp gió tươi chính xác, phòng sạch | Khí thải chung, thông gió nhạy cảm với chi phí |
Dòng sản phẩm quạt ly tâm AC

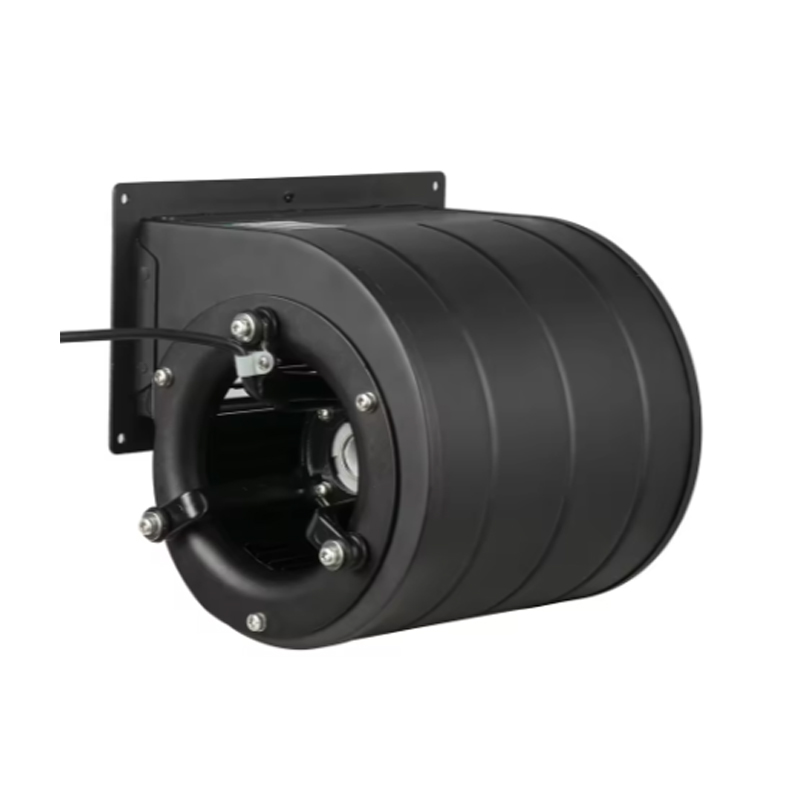

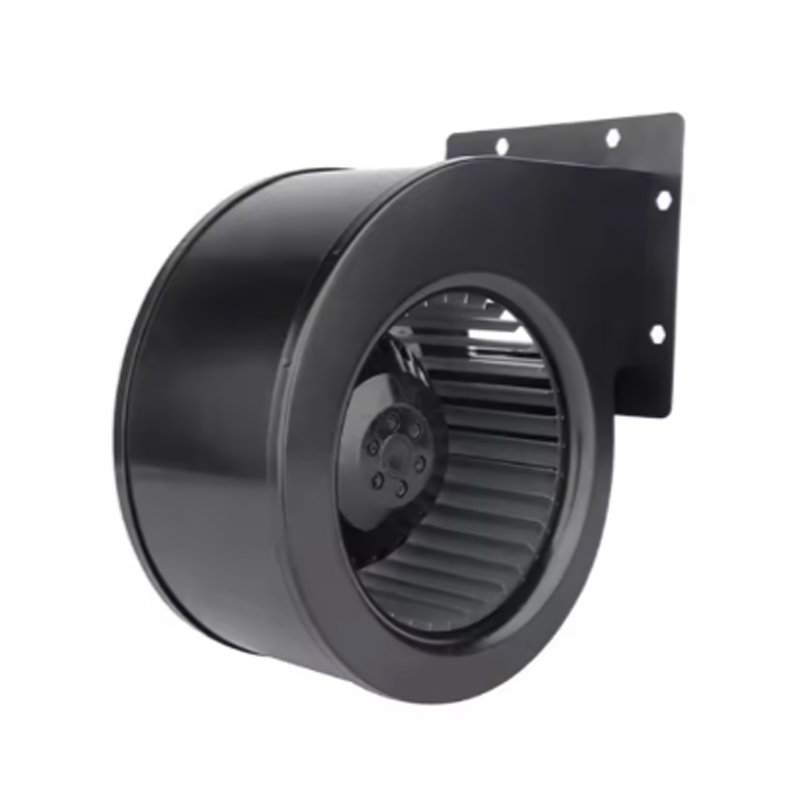

Ảnh chụp nhanh các mô hình sản xuất bao gồm các cấu hình rô-to bên ngoài, đầu vào kép và cánh tuabin, có kích thước từ các bộ thổi nhỏ cho đến các mô hình ống xả công suất cao dành cho ống dẫn công nghiệp.
Cách chọn model phù hợp cho hệ thống của bạn
Việc lựa chọn phụ thuộc vào việc kết hợp quạt với hệ thống ống dẫn chứ không chỉ phù hợp với kích thước phòng. Làm việc thông qua danh sách kiểm tra theo thứ tự sau:
- Tính toán luồng không khí cần thiết dựa trên thể tích phòng hoặc nhu cầu xả của quy trình, sau đó thêm biên độ 10 đến 15 phần trăm cho rò rỉ ống dẫn.
- Ước tính áp suất tĩnh hệ thống bằng cách tăng thêm điện trở từ các bộ lọc, cuộn dây, bộ giảm chấn và chiều dài ống dẫn - định mức áp suất quá nhỏ là nguyên nhân phổ biến nhất dẫn đến hoạt động kém hiệu quả tại hiện trường.
- Phù hợp với loại ổ đĩa — chọn động cơ AC một pha để trang bị thêm đơn giản hơn và giảm chi phí trả trước hoặc chọn động cơ EC khi ứng dụng cần điều chế luồng không khí thường xuyên và tiêu thụ năng lượng thấp nhất có thể.
- Kiểm tra ngân sách tiếng ồn đối với không gian — văn phòng có người ở và phòng sạch cần các mô hình được điều chỉnh gần hơn với mức công suất âm thanh cụ thể 24dB, trong khi hoạt động xả khí phía sau nhà có khả năng chịu đựng cao hơn.
- Xác nhận hình học lắp đặt — các bộ cánh quạt bên ngoài phù hợp với không gian thông gió chật hẹp, trong khi các cánh quạt cửa vào kép phù hợp với mặt cắt ngang ống dẫn rộng hơn tốt hơn.
Thực hành lắp đặt và bảo trì giúp kéo dài tuổi thọ dịch vụ
Hầu hết các hư hỏng sớm đều bắt nguồn từ một số vấn đề có thể phòng ngừa được hơn là lỗi động cơ. Một thói quen bảo trì nhất quán sẽ giữ cho cả luồng không khí và tiếng ồn gần với thông số kỹ thuật ban đầu.
| Bụi trên cánh quạt và ống xoắn | Cứ sau 1-3 tháng | Giảm luồng không khí và làm mất cân bằng bánh xe, tăng độ rung và tiếng ồn |
| Kiểm tra bôi trơn ổ trục | Mỗi 3-6 tháng | Ngăn ngừa quá nhiệt và mài mòn vòng bi sớm |
| Kiểm tra điện trở cách điện | Mỗi 6-12 tháng | Số đọc dưới 1MΩ cách điện tín hiệu lão hóa và nguy cơ sốc |
| Nhiệt độ vỏ động cơ | Trong quá trình kiểm tra định kỳ | Hơn 10 độ C trên giá trị định mức cho thấy có vấn đề về tải hoặc làm mát |
| Nối dây và trình tự pha | Sau khi cài đặt lại | Pha không chính xác có thể đảo ngược vòng quay của cánh quạt và gây sốc cơ học |
Luôn cắt điện trước khi mở vỏ và kiểm tra các thiết bị đầu cuối xem có bị lỏng hoặc ăn mòn trong mỗi lần kiểm tra theo lịch trình hay không - thiết bị đầu cuối lỏng lẻo là một trong những con đường nhanh nhất dẫn đến vỏ động cơ quá nóng.
Chẩn đoán sự cố về điện trước khi chúng trở thành sự cố
Ba loại lỗi chiếm phần lớn các sự cố về điện của quạt ly tâm AC:
- Động cơ quá tải - biểu hiện dưới dạng dòng điện tăng và nhiệt độ tăng đáng kể; thường do tải quá mức hoặc cài đặt tốc độ ngoài phạm vi thiết kế.
- Suy thoái cách điện - tăng tốc do môi trường ẩm ướt hoặc nhiệt độ cao, dẫn đến dòng điện rò rỉ hoặc đoản mạch theo thời gian.
- Sự cố hệ thống điều khiển - biến tần, công tắc tơ hoặc rơle bảo vệ bị lỗi có thể gây ra hoạt động khởi động và dừng thất thường ngay cả khi bản thân động cơ vẫn hoạt động tốt.
Trình tự chẩn đoán ba bước đơn giản sẽ phát hiện sớm hầu hết các vấn đề: kiểm tra trực quan vỏ và các thiết bị đầu cuối xem có vết nứt, ăn mòn hoặc tích tụ bụi không; đo điện trở cách điện và xác nhận tính liên tục nối đất; sau đó theo dõi dạng sóng dòng điện khởi động để phát hiện các đột biến bất thường, thường liên quan đến các thông số biến tần thay vì cuộn dây động cơ.
Quạt ly tâm AC được sử dụng ở đâu
Danh sách ứng dụng trải dài gần như mọi môi trường nơi không khí được điều hòa hoặc lọc cần di chuyển qua hệ thống ống dẫn dưới áp suất:
- Hộp thiết bị đầu cuối thể tích không khí thay đổi (VAV) trong hệ thống HVAC thương mại
- Bộ điều hòa không khí dạng ống dẫn và hệ thống trang điểm không khí trong lành
- Thiết bị lọc, lọc không khí yêu cầu áp suất ổn định qua các giai đoạn lọc
- Làm mát tủ điện và thiết bị công nghiệp trong đó các bộ cánh quạt bên ngoài nhỏ gọn vừa với vỏ kín
- Cụm quạt hút ẩm và hút ẩm đơn gắn trần
Câu hỏi thường gặp
Quạt ly tâm AC điển hình bao gồm luồng không khí và phạm vi áp suất nào?
Phạm vi sản xuất thường dao động từ khoảng 400 đến 40.000 mét khối mỗi giờ, với áp suất tĩnh từ khoảng 100 đến 800 Pa và công suất động cơ từ 0,5 đến 5 kW, tùy thuộc vào kích thước và dòng bánh xe.
Quạt truyền động bằng dây đai có phải là sự lựa chọn tốt hơn không?
Các thiết bị truyền động bằng dây đai vẫn có thể có ý nghĩa đối với khí thải công nghiệp có áp suất rất cao, nhạy cảm với chi phí, nơi không cần phải kiểm soát tốc độ tốt, nhưng chúng đánh đổi kích thước nhỏ gọn và khả năng điều chỉnh tốc độ vô cấp mà các thiết kế AC ghép trực tiếp mang lại.
Việc thêm điều khiển tần số thay đổi có thực sự làm thay đổi kết quả tiếng ồn không?
Có — vì công suất âm thanh tăng lên với tốc độ xấp xỉ 4,8, ngay cả việc giảm tốc độ vận hành ở mức khiêm tốn thông qua điều khiển VFD cũng tạo ra mức giảm tiếng ồn lớn một cách không cân xứng, thường không gây ra sự suy giảm đáng kể về luồng khí cần thiết.
