EC trên quạt là viết tắt của Giao hoán điện tử . Quạt EC sử dụng động cơ DC không chổi than có bảng điều khiển điện tử tích hợp thay vì chổi than và cuộn dây cơ học thường thấy trong động cơ AC tiêu chuẩn. Sự thay đổi duy nhất này cho phép quạt đạt hiệu suất động cơ cao hơn, chạy ở tốc độ được kiểm soát chính xác và hoạt động với độ ồn ít hơn đáng kể so với thiết bị điều khiển bằng AC truyền thống.
EC thực sự thay đổi những gì bên trong động cơ
Động cơ quạt AC thông thường dựa vào tần số cố định của lưới điện để đặt tốc độ và mất năng lượng thông qua chuyển mạch cơ học và trượt. Động cơ EC thay thế cơ chế đó bằng bảng truyền động kỹ thuật số có khả năng chuyển đổi dòng điện bằng điện tử, nhờ đó rô-to được dẫn động trực tiếp và êm ái trên toàn bộ phạm vi tốc độ của nó. Đây là lý do tại sao quạt ly tâm EC có thể được ghép nối với tín hiệu điều khiển 0-10V,PWM hoặc RS485 và điều chỉnh đầu ra một cách nhanh chóng, thay vì chạy ở một tốc độ cố định.
Trong quạt ly tâm, bộ truyền động điện tử này hoạt động cùng với một cánh quạt cong về phía sau hoặc nghiêng về phía sau bên trong vỏ xoắn ốc. Cánh quạt nén và điều hướng luồng không khí, trong khi ống xoắn chuyển đổi không khí chuyển động nhanh đó thành áp suất tĩnh có thể sử dụng được. Bởi vì bản thân động cơ phản ứng nhanh hơn nên toàn bộ cụm có thể giữ các mục tiêu áp suất và luồng khí chặt chẽ hơn ngay cả khi điều kiện ống dẫn thay đổi.
Các bộ phận kết cấu chính của quạt ly tâm EC
Quạt ly tâm EC không chỉ là một động cơ được bắt vít vào bánh quạt. Nó là một tổ hợp mô-đun được tạo thành từ nhiều bộ phận, mỗi bộ phận đều ảnh hưởng đến hiệu suất và việc biết chúng sẽ giúp ích khi so sánh các bảng dữ liệu hoặc khắc phục sự cố của một thiết bị tại chỗ.
| thành phần | Vai trò trong Fan |
| Động cơ EC cánh quạt ngoài | Dẫn động bánh công tác trực tiếp bằng công nghệ DC không chổi than, tránh tổn thất chuyển mạch cơ học |
| Cánh quạt cong về phía sau | Số lượng cánh quạt và độ cong thiết lập đặc tính áp suất và luồng không khí của quạt |
| Volute (nhà ở) | Chuyển đổi không khí tốc độ cao thành áp suất tĩnh, thường được lót bằng miếng đệm hấp thụ âm thanh |
| Đế gắn và giá đỡ | Cung cấp khả năng giảm rung và ổn định cấu trúc trong quá trình vận hành áp suất cao |
| Giao diện điều khiển | Chấp nhận tín hiệu 0-10V,PWM hoặc RS485 để kiểm soát tốc độ và phản hồi |
Hiệu quả năng lượng: Lý do chính khiến quạt EC tồn tại
Các chữ cái EC thường được nhắc đến nhiều nhất vì tiết kiệm năng lượng và các con số giải thích lý do. Động cơ EC không chổi than thường đạt hiệu suất từ 80 đến 90%, so với mức trần khoảng 75% đối với động cơ cảm ứng ba pha tiêu chuẩn. Kiểm soát tốc độ kỹ thuật số giúp tăng thêm lợi ích vì quạt chỉ tiêu thụ đủ năng lượng mà tải thực sự cần.
- Hiệu suất động cơ: 80 đến 90% đối với động cơ EC so với lên tới 75% đối với động cơ cảm ứng AC tiêu chuẩn
- Tăng hiệu suất tải một phần: cải thiện tới 30 phần trăm khi quạt chạy dưới tốc độ tối đa
- Tổn thất chuyển mạch: giảm thông qua các thiết bị điện tần số cao như SiC MOSFET trong bảng điều khiển
- Tổn thất khi lắp đặt: được giảm bớt nhờ giá đỡ cắm và chạy giúp giảm lực cản của ống dẫn và lỗi lắp đặt
Bởi vì hầu hết các tải HVAC và làm lạnh dành phần lớn thời gian hoạt động dưới mức công suất tối đa, lợi thế tải một phần này thường là khi quạt EC tiết kiệm điện nhiều nhất trong một năm chứ không chỉ ở tốc độ tối đa.
Các mẫu quạt ly tâm EC nổi bật
Dưới đây là ảnh chụp nhanh dòng quạt ly tâm EC sản xuất được thiết kế cho các yêu cầu về luồng không khí, áp suất và điều khiển, từ không khí cấp áp suất thấp đến không khí áp suất cao hút kép.

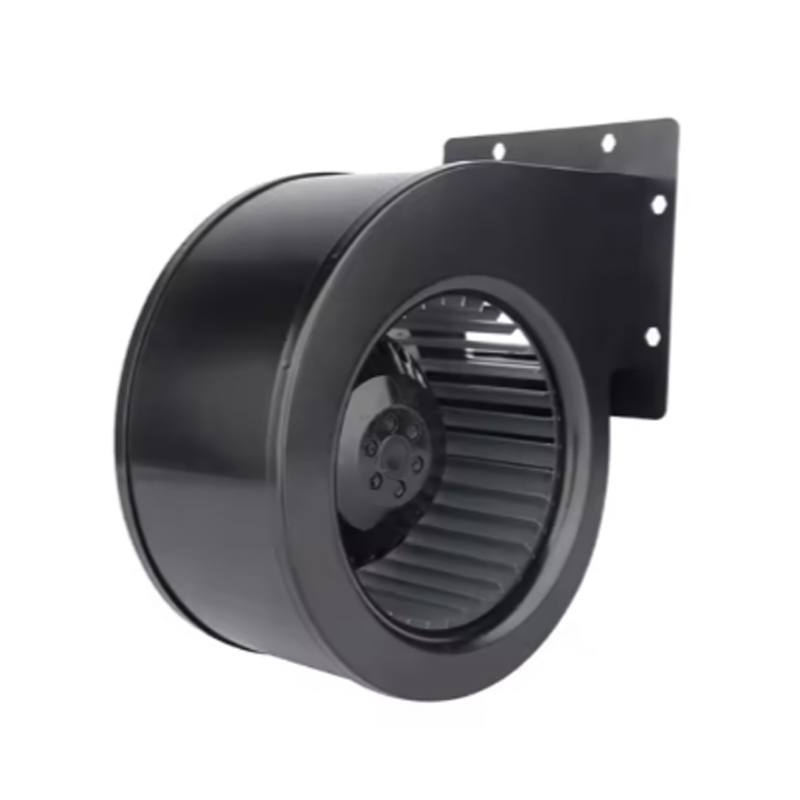

SYZ 10-10 Luồng khí xuyên tâm lớn
SYZ 7-5 Thổi áp suất thấp
SYZ 7-7 Kiểm soát tốc độ 0-10V
SYZ 8-7 Hút đôi với hộp số
SYZ 9-9 Tốc độ biến đổi HVAC Hiệu suất tiếng ồn so với quạt AC
Do không có tiếp điểm chổi than cơ học nên động cơ EC sẽ loại bỏ một trong những nguồn tiếng ồn chính có trong động cơ AC. Kết hợp với xử lý âm thanh trong ống xoắn ốc và ống thoát, điều này mang lại độ ồn vận hành đo được cho nhiều quạt ly tâm EC dưới 70dB, với các mẫu được tối ưu hóa có thể đạt tới mức thấp tới 55dB(A) ở cùng luồng khí mà một quạt AC tương đương cần tốc độ cao hơn và độ ồn cao hơn để đạt được.
- Ổ đĩa không chổi than giúp loại bỏ tiếng ồn chuyển mạch tại nguồn
- Miếng đệm hấp thụ âm thanh bên trong ống xoắn làm giảm tiếng ồn tác động của luồng khí
- Giá đỡ chống rung ngăn chặn tiếng ồn của cấu trúc truyền qua khung lắp
- Tốc độ định mức thấp hơn cho cùng một luồng không khí, vì động cơ EC đạt công suất mục tiêu hiệu quả hơn
Cấu hình tiếng ồn này là lý do chính khiến quạt ly tâm EC được chỉ định trong các bệnh viện, phòng thí nghiệm và hệ thống HVAC của khách sạn, nơi mà người ở có thể nhận thấy sự khác biệt một vài decibel.
Các ứng dụng điển hình cho quạt ly tâm EC
Sự kết hợp giữa điều khiển chính xác, áp suất tĩnh cao và vận hành êm ái là lý do tại sao quạt ly tâm EC xuất hiện trên một nhóm loại thiết bị khá cụ thể thay vì làm mát cho mục đích chung.
- Bộ điều hòa không khí có thể thay đổi thể tích (VAV)
- Bộ điều hòa không khí dạng ống dẫn và hệ thống HVACR
- Hệ thống xử lý không khí trong lành
- Thiết bị lọc không khí và bộ lọc quạt phòng sạch (FFU)
- Làm mát trung tâm dữ liệu và tủ máy chủ
- Thiết bị lạnh yêu cầu luồng không khí định hướng ổn định
Thông số kỹ thuật chính cần kiểm tra trước khi mua
Bảng dữ liệu dành cho quạt ly tâm EC liệt kê một bộ thông số tương tự và so sánh chúng cạnh nhau là cách nhanh nhất để xác định kích thước quạt chính xác cho một hệ thống ống dẫn nhất định.
| tham số | Tại sao nó quan trọng |
| Đường kính cánh quạt | Đặt lưu lượng gió cơ bản và công suất áp suất của quạt |
| Tốc độ định mức và phạm vi luồng không khí | Xác nhận quạt có thể đáp ứng luồng không khí thiết kế của hệ thống ống dẫn |
| Áp suất tĩnh | Xác định xem quạt có thể khắc phục được sức cản của ống dẫn và bộ lọc hay không |
| Phương pháp điều khiển | 0-10V,PWM hoặc RS485 xác định cách quạt tích hợp với hệ thống điều khiển tòa nhà |
| Đánh giá bảo vệ | IP54 hoặc cao hơn cho thấy sự phù hợp cho việc lắp đặt tiếp xúc với bụi hoặc hơi ẩm |
Quạt EC và Quạt AC: So sánh nhanh
| Yếu tố | Quạt EC | Quạt điều hòa |
| Hiệu suất động cơ | 80 đến 90 phần trăm | Lên đến 75 phần trăm |
| Kiểm soát tốc độ | Tích hợp điện tử, vô cấp | Yêu cầu VFD bên ngoài để có tốc độ thay đổi |
| Tiếng ồn điển hình | 55 đến 70dB(A) | Nói chung cao hơn ở luồng không khí tương đương |
| Bảo trì | Bảo trì-free bearings, no brushes to replace | Kiểm tra chổi than và ổ trục định kỳ |
Thông tin cơ bản về bảo trì và chẩn đoán lỗi
Vì động cơ EC sử dụng công nghệ không chổi than và vòng bi không cần bảo trì nên việc bảo trì hàng ngày sẽ nhẹ nhàng hơn so với động cơ AC. Kiểm tra định kỳ thường bao gồm ba điều: độ sạch của cánh quạt, bôi trơn ổ trục nếu có và cảnh báo quá tải, quá dòng và chết máy tích hợp của động cơ. Khi xảy ra lỗi, giao diện RS485 hoặc phản hồi tín hiệu tích hợp có thể được đọc để xác định nguyên nhân mà không cần mở vỏ, giúp rút ngắn đáng kể thời gian chẩn đoán so với quạt AC cơ học thuần túy.
Câu hỏi thường gặp
Những hệ thống nào thường sử dụng quạt ly tâm EC?
Các đơn vị thể tích không khí thay đổi, hệ thống điều hòa không khí dạng ống dẫn, hệ thống không khí trong lành, FFU phòng sạch và làm mát trung tâm dữ liệu đều chỉ định quạt ly tâm EC về độ chính xác và hiệu quả điều khiển.
Quạt EC có luôn êm hơn quạt AC không?
Trong hầu hết các trường hợp luồng khí có thể so sánh được, thì có, vì động cơ không chổi than loại bỏ tiếng ồn chuyển mạch và quạt có thể tiếp cận luồng khí mục tiêu ở tốc độ hoạt động thấp hơn.
Quạt EC có đắt hơn quạt AC không?
Quạt EC thường có giá mua cao hơn do bảng truyền động điện tử, nhưng hiệu suất đạt được, đặc biệt là khi tải một phần, thường là yếu tố bù đắp chi phí trong suốt thời gian sử dụng của thiết bị.
