Quạt ly tâm AC công nghiệp là gì?

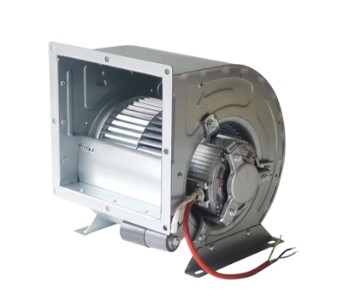

Một quạt ly tâm AC công nghiệp là một thiết bị thông gió được cấp nguồn bằng dòng điện xoay chiều (AC). Nguyên lý làm việc cốt lõi của nó sử dụng lực ly tâm được tạo ra bởi vòng quay của bánh công tác để hút không khí theo trục, xoay 90 độ và xả ra hướng tâm. So với quạt hướng trục, quạt ly tâm có thể tạo ra áp suất tĩnh cao hơn (thường đạt 500–3.000 Pa), khiến chúng đặc biệt phù hợp với các tình huống công nghiệp đòi hỏi phải vượt qua lực cản của ống dẫn, lực cản của bộ lọc hoặc phân phối không khí ở khoảng cách xa.

Dựa vào cấu tạo cánh quạt, quạt ly tâm xoay chiều công nghiệp chủ yếu được phân thành 3 loại: lưỡi cong về phía trước , lưỡi cong về phía sau và lưỡi xuyên tâm . Quạt cánh cong về phía sau mang lại hiệu suất cao nhất (lên tới 85% hoặc hơn) với độ ồn thấp hơn, khiến chúng trở nên lý tưởng để hoạt động liên tục trong thời gian dài. Quạt cánh cong về phía trước có thể tạo ra áp suất cao hơn ở cùng đường kính cánh quạt nhưng hiệu suất thấp hơn một chút. Quạt dạng cánh hướng tâm vượt trội trong việc xử lý khí chứa đầy bụi và được sử dụng rộng rãi trong các hệ thống vận chuyển vật liệu và hệ thống thông gió cảm ứng nồi hơi.

Lợi thế cốt lõi cho các ứng dụng công nghiệp

Khả năng phân phối không khí áp suất cao

Trong hệ thống thông gió công nghiệp, các yếu tố như chiều dài ống dẫn, số lần uốn cong và điện trở của bộ lọc làm tăng đáng kể điện trở của hệ thống. Quạt hướng trục thông thường thường cung cấp áp suất tĩnh trong khoảng 50–200 Pa, không đủ cho các yêu cầu về đường ống phức tạp. Tuy nhiên, quạt ly tâm AC công nghiệp cung cấp áp suất tĩnh từ 500–3.000 Pa , với một số mô hình áp suất cao thậm chí còn vượt quá 5.000 năm , dễ dàng khắc phục các ống dẫn nhiều phần, bộ lọc hiệu suất cao và khả năng cản trở của bộ trao đổi nhiệt để đảm bảo đủ luồng không khí ở đầu cuối.

Hoạt động ổn định và đáng tin cậy

Quạt ly tâm AC công nghiệp được điều khiển bởi động cơ cảm ứng AC, không yêu cầu mạch chuyển mạch điện tử phức tạp. Cấu trúc đơn giản của chúng dẫn đến tỷ lệ thất bại thấp. Trong điều kiện vận hành tiêu chuẩn, quạt ly tâm công nghiệp chất lượng cao có thể đạt được thời gian trung bình giữa các lần thất bại (MTBF) trên 30.000 giờ , với một số mẫu có cuộn dây và ổ bi hoàn đểàn bằng đồng có tuổi thọ lên tới 50.000 giờ. Độ tin cậy cao này rất quan trọng đối với các ứng dụng thiết yếu không ngừng nghỉ như làm mát trung tâm dữ liệu và thông gió nhà máy hóa chất.

Phạm vi bảo hiểm sức mạnh và thông số kỹ thuật mở rộng

Quạt ly tâm AC công nghiệp có dải công suất cực rộng, từ Quạt làm mát thiết bị nhỏ 50 W để thiết bị thông gió công nghiệp lớn trên 55 kW . Phạm vi luồng không khí trải dài từ 100 m³/h đến hơn 100.000 m³/h, với đường kính cánh quạt từ 100 mm đến 2.000 mm, có khả năng đáp ứng hầu như mọi nhu cầu công nghiệp từ làm mát thiết bị điện tử chính xác đến thông gió nhà máy quy mô lớn.

Tiêu chí lựa chọn và thực tiễn tốt nhất

Thông số lựa chọn khóa

Khi lựa chọn quạt ly tâm xoay chiều công nghiệp, các thông số cốt lõi sau phải được xem xét toàn diện:

• Luồng khí (Q) : Đơn vị m³/h hoặc m³/s, được tính dựa trên thể tích không gian thông gió và tốc độ thay đổi không khí
• Áp suất tổng hoặc áp suất tĩnh (P) : Đơn vị Pa, yêu cầu tính toán điện trở ống dẫn, điện trở bộ lọc và tổn thất áp suất động đầu ra
• Công suất (N) : Đơn vị kW, ước tính theo công thức N = (Q × P) / (3600 × η × 1000), trong đó η là hiệu suất của quạt
• Tốc độ quay (n) : Đơn vị vòng/phút, thường là 1.450 vòng/phút (động cơ 4 cực) hoặc 2.900 vòng/phút (động cơ 2 cực)
• Độ ồn : Đơn vị dB(A), quạt cánh cong về phía sau thường êm hơn 3–8 dB(A) so với quạt cánh cong về phía trước
• Xếp hạng bảo vệ (IP) : Khuyến nghị IP54 hoặc cao hơn cho môi trường ẩm ướt hoặc bụi bặm

Kịch bản ứng dụng và tài liệu tham khảo lựa chọn

Hướng dẫn cài đặt và vận hành

Để đảm bảo quạt ly tâm AC công nghiệp hoạt động hiệu quả và ổn định, phải tuân thủ các điểm sau trong quá trình lắp đặt và bảo trì định kỳ:

1. Cách ly rung nền tảng : Quạt có công suất trên 3 kW phải được trang bị bộ cách ly hoặc miếng đệm rung, giảm khả năng truyền rung trên 80% để tránh gây nhiễu cho các kết cấu tòa nhà và thiết bị chính xác lân cận
2. Bảo vệ đầu vào : Lắp lưới bảo vệ ở cửa hút gió có kích thước mắt lưới không lớn hơn 20 mm để tránh vật lạ nuốt vào và làm hư hỏng cánh quạt; thêm bộ lọc hiệu suất chính trong môi trường bụi bặm
3. Kết nối linh hoạt : Sử dụng các kết nối linh hoạt bằng vải hoặc silicone (dài 150–300 mm) giữa đầu vào/ra của quạt và ống dẫn để tránh truyền trực tiếp ứng suất trong ống dẫn tới vỏ quạt
4. Bảo trì theo lịch trình : Kiểm tra nhiệt độ vòng bi và tình trạng bôi trơn mỗi lần 2.000 giờ hoạt động ; thay dầu mỡ mỗi 8.000 giờ hoạt động ; làm sạch bụi tích tụ ở cánh quạt hàng năm—sự tích tụ bụi có độ dày vượt quá 1 mm có thể làm giảm hiệu suất từ 5%–10%
5. Bảo vệ động cơ : Động cơ có công suất vượt quá 2,2 kW phải được trang bị rơle quá tải nhiệt hoặc bộ bảo vệ động cơ để tránh bị cháy do khóa rôto hoặc vận hành mất pha

Các yếu tố quan trọng ảnh hưởng đến hiệu suất và tuổi thọ

Điều kiện môi trường hoạt động

Cứ tăng nhiệt độ môi trường lên 10°C, tốc độ lão hóa cách điện của cuộn dây động cơ sẽ tăng khoảng gấp đôi. Khi nhiệt độ môi trường vượt quá 40°C , công suất định mức của động cơ phải được giảm xuống: 95% ở 45°C, 90% ở 50°C và 85% ở 55°C. Trong môi trường có độ ẩm cao (độ ẩm tương đối >85%), nên chọn động cơ được bao kín hoàn toàn với bộ gia nhiệt chống ngưng tụ để ngăn chặn sự suy giảm cách điện do hấp thụ độ ẩm trong quá trình tắt máy.

Đối với môi trường có chứa khí ăn mòn (như xưởng hóa chất hoặc cơ sở mạ điện), cánh quạt và vỏ quạt phải được làm bằng Thép không gỉ 304 hoặc 316 , hoặc được xử lý bằng lớp phủ chống ăn mòn nhựa epoxy. Các tấm thép mạ kẽm thông thường trong môi trường axit có thể bị rút ngắn tuổi thọ sử dụng xuống còn 30%–50% so với điều kiện hoạt động bình thường.

So khớp hệ thống và tối ưu hóa điểm vận hành

Hiệu suất hoạt động thực tế của quạt phụ thuộc vào mức độ phù hợp của điểm làm việc với đường cong hiệu suất. Khi điện trở hệ thống được thiết kế quá mức, điểm vận hành thực tế sẽ chuyển sang vùng lưu lượng cao hơn và áp suất thấp hơn, dẫn đến giảm hiệu suất và tăng tiếng ồn. Bằng cách điều chỉnh tốc độ quạt (điều khiển tần số thay đổi) hoặc góc cánh dẫn hướng đầu vào, điểm vận hành có thể được đưa trở lại vùng hiệu suất cao. Với khả năng điều khiển tốc độ tần số thay đổi, quạt có thể duy trì hiệu suất trên 80% trong phạm vi 70%–100% luồng khí định mức , với khả năng tiết kiệm năng lượng đáng kể—khi luồng khí giảm xuống 80%, công suất trục giảm xuống 51,2% công suất định mức (được tính theo định luật ái lực), đạt mức tiết kiệm điện 30%–40% so với điều khiển tiết lưu.

Cân bằng cánh quạt và kiểm soát độ rung

Mất cân bằng cánh quạt là nguyên nhân chính gây ra hiện tượng rung quá mức ở quạt ly tâm. Theo tiêu chuẩn ISO 1940, cánh quạt công nghiệp cần đạt được cấp cân bằng G6.3 hoặc G2.5 . Đối với đường kính bánh công tác vượt quá 400 mm, cân bằng động trường là đặc biệt quan trọng—cứ tăng mất cân bằng dư 10 g·mm/kg có thể rút ngắn tuổi thọ ổ trục khoảng 15%–20%. Trong quá trình hoạt động bình thường, tốc độ rung hiệu quả ở vỏ ổ trục quạt phải được kiểm soát dưới đây 4,5 mm/s (loại "tốt" theo tiêu chuẩn ISO 10816); Cần phải tắt máy ngay lập tức để kiểm tra nếu vượt quá 7,1 mm/s.

Chiến lược cải thiện hiệu quả năng lượng

Triển khai truyền động tần số thay đổi

Trong các hệ thống có nhu cầu luồng khí biến động (như hệ thống điều hòa không khí VAV hoặc hệ thống xả xử lý), việc trang bị quạt ly tâm AC công nghiệp với bộ truyền động biến tần (VFD) là biện pháp tiết kiệm năng lượng hiệu quả nhất. Lấy một Quạt 15 kW hoạt động 6.000 giờ mỗi năm Ví dụ: nếu tải vận hành trung bình thực tế là 70% tải định mức thì mức tiêu thụ điện năng hàng năm với điều khiển tốc độ VFD là xấp xỉ 63.000 kWh , so với 90.000 kWh với hoạt động tần số cố định và điều chỉnh van điều tiết, tiết kiệm 27.000 kWh hàng năm với tỷ lệ tiết kiệm năng lượng khoảng 30%. Thời gian hoàn vốn đầu tư thường là từ 1,5 đến 2,5 năm.

Nâng cấp động cơ hiệu suất cao

Nâng cấp động cơ hiệu suất IE1 hoặc IE2 cũ lên IE3 (Hiệu suất cao cấp) hoặc IE4 (Hiệu suất siêu cao cấp) động cơ có thể giảm tiêu thụ năng lượng hơn nữa. Ví dụ đối với động cơ 4 cực 11 kW: Hiệu suất IE2 xấp xỉ 91%, IE3 xấp xỉ 93% và IE4 xấp xỉ 94%. Nâng cấp từ IE2 lên IE3 tiết kiệm được khoảng 1.320 kWh hàng năm ở mức 6.000 giờ hoạt động; nâng cấp từ IE3 lên IE4 sẽ tiết kiệm thêm chi phí 660 kWh . Mặc dù động cơ hiệu suất cao làm tăng chi phí mua sắm từ 15%–30% nhưng tổng chi phí vòng đời lại giảm đáng kể.

Tối ưu hóa sức đề kháng của hệ thống

Cứ tăng 100 Pa điện trở hệ thống ống dẫn, công suất trục quạt tăng khoảng 5%–8%. Các biện pháp sau đây có thể làm giảm sức cản của hệ thống một cách hiệu quả:

• Giảm thiểu những chỗ uốn cong và giảm tốc không cần thiết; mỗi lần uốn cong 90° sẽ tăng thêm khoảng 50–150 Pa sự kháng cự
• Chọn các bộ lọc có điện trở thấp và thay thế vật liệu lọc bị tắc thường xuyên; Điện trở của bộ lọc bị tắc có thể tăng vọt từ ban đầu 100–200 Pa để 500–800 Pa
• Thiết kế mặt cắt ống gió hợp lý, kiểm soát tốc độ không khí trong 8–12 m/s phạm vi; tốc độ không khí quá cao làm tăng đáng kể tổn thất áp suất động
• Thường xuyên làm sạch bụi tích tụ trong ống dẫn; cứ tăng 1 mm bụi tích tụ, sức cản của ống dẫn tăng khoảng 3%–5%

Xu hướng phát triển trong tương lai

Với sự tiến bộ của Công nghiệp 4.0 và sản xuất thông minh, quạt ly tâm AC công nghiệps đang phát triển theo hướng thông minh, hiệu quả cao và tính mô-đun. Quạt thông minh tích hợp với Cảm biến IoT có thể theo dõi độ rung, nhiệt độ, dòng điện và các thông số khác trong thời gian thực, sử dụng tính toán ranh giới để dự đoán tuổi thọ vòng bi và tình trạng mài mòn của bánh công tác. Điều này cho phép chuyển từ "bảo trì theo lịch trình" sang "bảo trì dự đoán", dự kiến sẽ giảm thời gian ngừng hoạt động ngoài dự kiến bởi 40%–60% .

Về hiệu quả sử dụng năng lượng, quạt ly tâm công nghiệp thế hệ mới áp dụng Động cơ từ trở đồng bộ được hỗ trợ bằng nam châm vĩnh cửu (PMaSynRM) có thể đạt được hiệu suất vượt cấp IE5, cải thiện 3%–5% so với động cơ cảm ứng truyền thống. Trong khi đó, cánh quạt và cánh xoắn mô phỏng sinh học được tối ưu hóa thông qua thiết kế CFD (động lực học chất lỏng tính toán) có thể tăng luồng không khí lên 8%–12% mà không làm tăng mức tiêu thụ năng lượng, đồng thời giảm tiếng ồn bằng cách 3–5 dB(A) .

Thiết kế mô-đun giúp việc lắp đặt, bảo trì và nâng cấp quạt thuận tiện hơn. Các mô-đun động cơ, mô-đun cánh quạt và mô-đun bộ điều khiển được tiêu chuẩn hóa có thể được kết hợp nhanh chóng, giảm thời gian thay thế cánh quạt hoặc động cơ tại chỗ so với truyền thống. 4–6 giờ đến dưới 1 giờ , giảm thiểu đáng kể tác động của việc bảo trì đối với sản xuất.
