Trả lời trực tiếp: Cách hiệu quả nhất để kiểm soát tiếng ồn trong hệ thống quạt công nghiệp là kết hợp ba lớp can thiệp thay vì chỉ dựa vào một cách khắc phục. Đầu tiên, giảm tiếng ồn tại nguồn bằng cách chọn cánh quạt cong về phía sau và động cơ EC không chổi than thay vì bánh xe AC cong về phía trước. Thứ hai, chứa những gì còn lại ở cấp độ hệ thống bằng bộ giảm thanh đầu vào/đầu ra, vỏ cách âm và đầu nối ống dẫn linh hoạt. Thứ ba, cách ly rung động do kết cấu bằng các giá đỡ giảm chấn để tiếng ồn không thể truyền qua khung tòa nhà. Khi kết hợp với nhau, ba lớp này thường làm giảm áp suất âm thanh đo được từ 10 đến 20 dB(A) so với một chiếc quạt nguyên bản chạy ở cùng một điểm làm việc - gần bằng sự khác biệt giữa một chiếc quạt thống trị căn phòng và một chiếc quạt mà khách hàng hầu như không nhận thấy.
Tiếng ồn của quạt công nghiệp thực sự đến từ đâu
Trước khi chọn cách khắc phục, cần biết cơ chế nào đang tạo ra âm thanh. Quạt công nghiệp và HVAC tạo ra tiếng ồn thông qua bốn tuyến vật lý riêng biệt và mỗi tuyến phản ứng với một loại giải pháp kỹ thuật khác nhau.
| Nguồn tiếng ồn | Cơ chế vật lý | Dải tần số điển hình |
| Tiếng ồn khí động học | Sự nhiễu loạn ở đầu cánh quạt và tần số chuyển động của lưỡi dao khi không khí rời khỏi bánh công tác | Băng thông rộng, đỉnh 500 Hz đến 4 kHz |
| Tiếng ồn động cơ và vòng bi | Gợn sóng chuyển mạch, rung cuộn dây và mòn vòng bi | 1 kHz đến 8 kHz, thường là âm |
| cộng hưởng cấu trúc | Rung động của vỏ và bảng điều khiển bị kích thích bởi sự mất cân bằng rôto hoặc xung áp suất ống dẫn | 50 Hz đến 500 Hz |
| Tiếng ồn của ống dẫn và lắp đặt | Dòng chảy hỗn loạn ở khuỷu tay, điều kiện đầu vào kém và phụ kiện lỏng lẻo | Băng thông rộng, 100 Hz đến 2 kHz |
Trên một quạt ly tâm đã được tháo lắp, tiếng ồn khí động học thường là nguyên nhân lớn nhất. Khi cùng một quạt được lắp trong đường ống, tiếng ồn của cấu trúc và lắp đặt có thể tăng thêm vài decibel mà không có thiết kế lại cánh quạt nào có thể tự loại bỏ được - đó là lý do tại sao kế hoạch kiểm soát tiếng ồn toàn diện phải giải quyết được hệ thống chứ không chỉ quạt.
Tại sao việc tăng tốc độ nhỏ lại tạo ra sự gia tăng tiếng ồn lớn
Tiếng ồn của quạt không tăng theo tốc độ quay - nó tăng nhanh hơn nhiều. Theo mối quan hệ ái lực của quạt tiêu chuẩn, công suất âm thanh tăng gần theo lũy thừa năm của tốc độ, do đó việc tăng gấp đôi tốc độ rô-to sẽ làm tăng mức công suất âm thanh lên khoảng 15 dB(A) mặc dù luồng không khí chỉ tăng gấp đôi. Đây là lý do chính khiến một chiếc quạt cỡ lớn được giảm tốc bằng bộ điều tiết hầu như luôn ồn hơn một chiếc quạt có kích thước phù hợp chạy ở tốc độ thiết kế: bộ điều tiết lãng phí năng lượng và quạt vẫn quay nhanh hơn mức cần thiết.
Mức công suất âm thanh đại diện so với tốc độ quạt tương đối, được tính từ mối quan hệ ái lực của quạt (mức cơ bản khoảng 78 dB(A) ở tốc độ thiết kế 100%).
Công nghệ cốt lõi để kiểm soát tiếng ồn của quạt
Sáu phương pháp kỹ thuật giúp giảm tiếng ồn thực tế khi lắp đặt quạt công nghiệp và HVAC. Chúng không loại trừ lẫn nhau - lợi ích lớn nhất đến từ việc xếp chồng một vài trong số chúng.
Cánh quạt cong về phía sau
Các lưỡi dao cong ngược hướng quay giúp giảm nhiễu loạn và âm thanh khi truyền qua lưỡi so với các bánh xe cong về phía trước xử lý cùng một điểm làm việc.
3 đến 6 dB(A)Động cơ EC không chổi than
Chuyển mạch điện tử loại bỏ tiếng ồn cơ học khi tiếp xúc với chổi than và cho phép quạt chỉ chạy nhanh theo yêu cầu của tải.
8 đến 15 dB(A)Ổ tần số thay đổi
Điều chỉnh tốc độ theo yêu cầu thay vì chạy ở tốc độ tối đa cố định và giảm tốc bằng van điều tiết sẽ tránh được hình phạt tiếng ồn lũy thừa thứ năm được mô tả ở trên.
Tránh bị phạt 10 dB(A)Bộ giảm thanh và bộ suy giảm
Các vách ngăn hấp thụ được lắp ở đầu vào và đầu ra giúp giảm tiếng ồn khí động học trên dải rộng, với hiệu ứng tăng theo chiều dài vách ngăn và tốc độ ống dẫn.
8 đến 15 dB(A)Giá đỡ cách ly rung
Bộ cách ly bằng cao su hoặc lò xo tách vỏ quạt khỏi cấu trúc tòa nhà, ngăn tiếng ồn do cấu trúc tỏa ra qua tường và sàn.
Cấu trúc 3 đến 8 dB(A)Vỏ cách âm
Vỏ bọc kín, được lót bên trong xung quanh quạt và động cơ là biện pháp mạnh nhất, hữu ích nhất khi quạt phải đặt gần không gian có người sử dụng.
15 đến 25 dB(A)So sánh các phương pháp kiểm soát tiếng ồn theo chi phí và hiệu quả
Việc lựa chọn giữa các phương pháp thường phụ thuộc vào mức độ giảm cần thiết, cho dù quạt là thiết bị mới hay hệ thống lắp đặt hiện có và ngân sách sẵn có.
| phương pháp | Giảm điển hình | Chi phí tương đối | Phù hợp nhất |
| Cánh quạt cong về phía sau | 3 đến 6 dB(A) | Thấp - một sự lựa chọn thiết kế | Thông số kỹ thuật thiết bị mới |
| Động cơ EC có điều khiển tốc độ | 8 đến 15 dB(A) | Trung bình | HVAC, trung tâm dữ liệu có tải thay đổi |
| Bộ giảm thanh hoặc bộ suy giảm ống dẫn | 8 đến 15 dB(A) | Trung bình | Cải tạo hệ thống ống dẫn |
| Giá đỡ cách ly rung | 3 đến 8 dB(A) | Thấp | Lắp đặt trên mái nhà và trong nhà |
| Vỏ cách âm | 15 đến 25 dB(A) | Cao | Quạt đặt gần khu vực có người sử dụng |
| Đầu nối ống linh hoạt | 2 đến 5 dB(A) | Thấp | Bất kỳ lắp đặt ống dẫn nào |

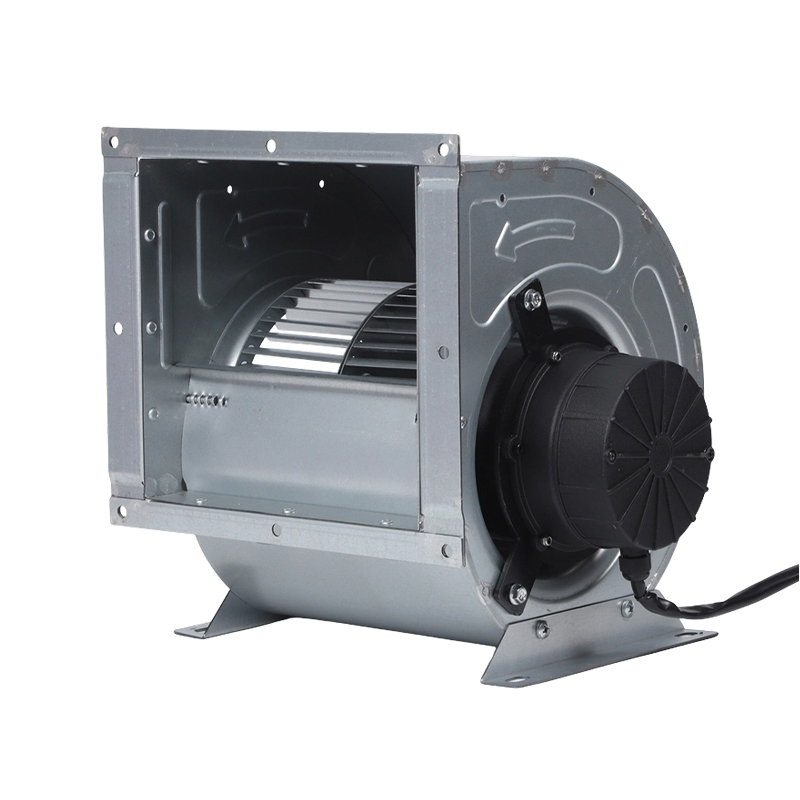

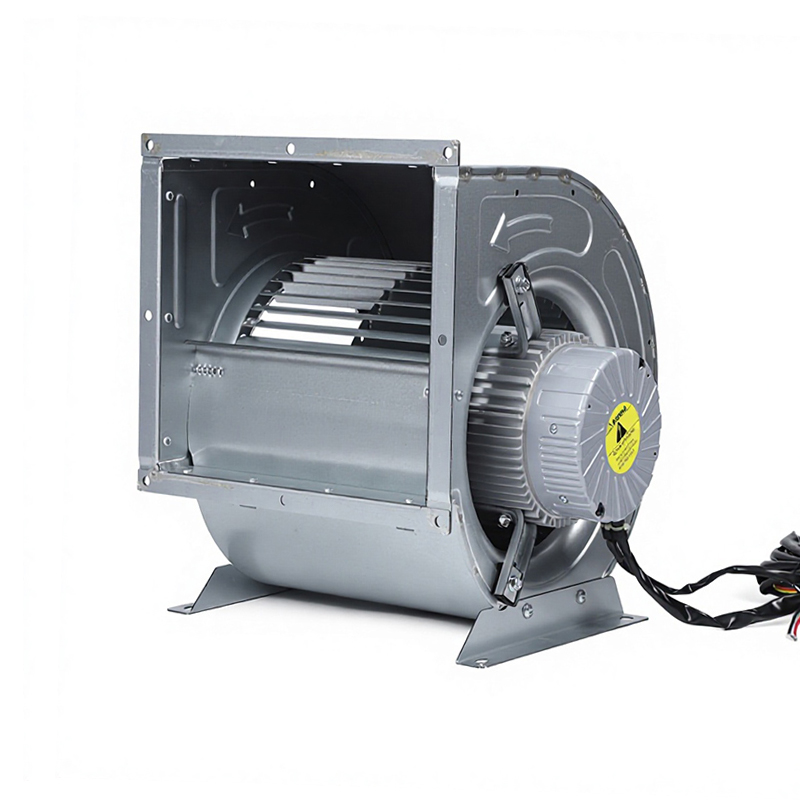

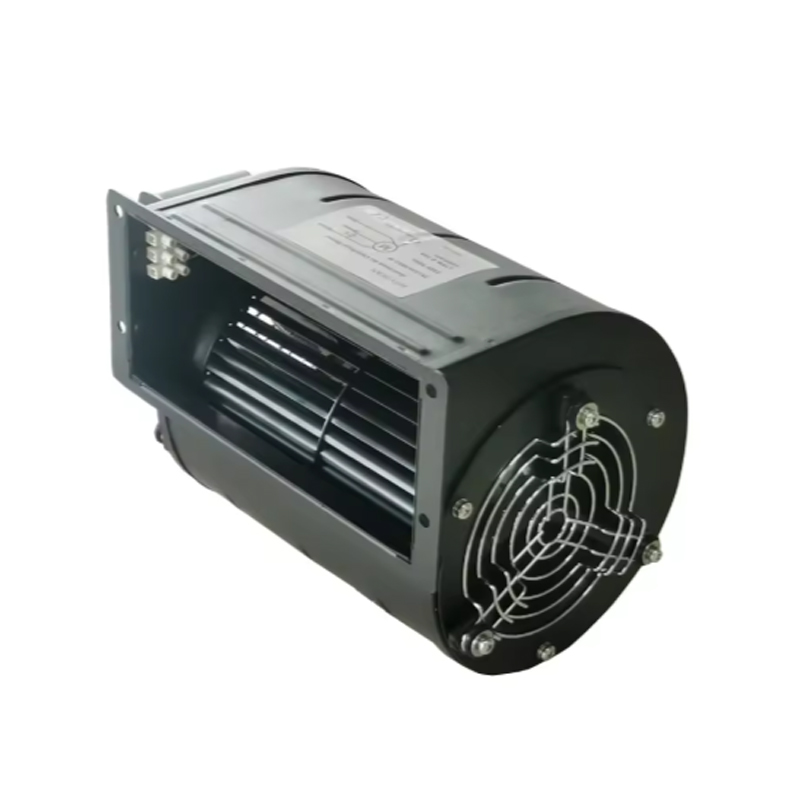

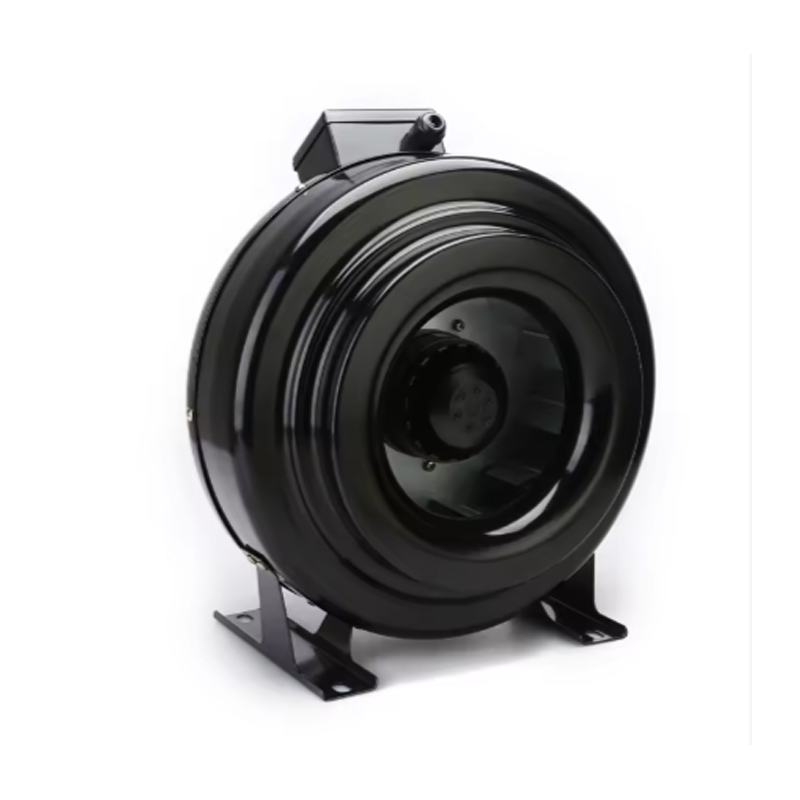

Dòng quạt được thiết kế để tạo ra tiếng ồn thấp hơn
Các dòng quạt ly tâm này kết hợp cánh quạt cong về phía sau, động cơ EC không chổi than hoặc thiết kế cửa hút gió kép để giảm tiếng ồn khí động học và cơ học tại nguồn, trước khi lắp thêm bộ phận giảm thanh hoặc vỏ bọc.
Mỗi nguồn tiếng ồn thường đóng góp bao nhiêu
Vì tiếng ồn khí động học và lắp đặt cùng nhau chiếm khoảng 60% tổng số nên chúng thường là hai lĩnh vực đầu tiên cần giải quyết - thông qua lựa chọn cánh quạt, kích thước chính xác và điều kiện đầu vào sạch - trước khi chi tiêu vào vỏ cách âm để giải quyết những gì còn sót lại.
Mức độ tiếng ồn mục tiêu theo ứng dụng
Không có con số "đủ yên tĩnh" duy nhất - mục tiêu phù hợp phụ thuộc vào mức độ mọi người làm việc gần quạt và mức độ nhạy cảm của không gian với âm thanh nền.
Mục tiêu thiết kế điển hình cho mức áp suất âm thanh gần quạt hoặc tại điểm có người sử dụng gần nhất; mã địa phương và thông số kỹ thuật của khách hàng phải luôn được ưu tiên.
Cách đo và xác minh tiếng ồn của quạt
Mức công suất âm thanh
Một đặc tính của chính chiếc quạt, không phụ thuộc vào căn phòng hoặc khoảng cách. Đây là con số sẽ xuất hiện trên bảng dữ liệu của nhà sản xuất và là con số được sử dụng để so sánh quạt một cách công bằng.
Mức áp suất âm thanh
Những gì một người hoặc một máy đo thực sự trải nghiệm ở một thời điểm nhất định. Nó phụ thuộc vào khoảng cách từ quạt, đặc tính âm thanh của căn phòng và bất kỳ rào cản nào ở giữa.
Tiêu chuẩn kiểm tra
Công suất âm thanh thường được chứng nhận trong buồng vang dội hoặc bán phản xạ theo tiêu chuẩn AMCA 300 ở Bắc Mỹ hoặc tiêu chuẩn ISO 13347 và ISO 3745 trên phạm vi quốc tế.
Danh sách kiểm tra thực tế để xác định quạt có độ ồn thấp
- Xác nhận mức áp suất âm thanh mục tiêu tính bằng dB(A) ở khoảng cách lắp đặt thực tế, không chỉ công suất âm thanh định mức của quạt.
- Chọn loại cánh quạt - cong về phía sau để đáp ứng yêu cầu cao về hiệu suất, độ ồn thấp - trước khi chọn loại động cơ.
- Kích thước quạt theo điểm làm việc thiết kế của nó; tránh quá khổ và điều chỉnh luồng không khí bằng van điều tiết.
- Chỉ định động cơ EC có khả năng kiểm soát tốc độ ở bất kỳ nơi nào tải thay đổi trong ngày.
- Thêm bộ giảm thanh đầu vào và đầu ra cộng với các đầu nối linh hoạt trên bất kỳ hệ thống lắp đặt ống dẫn nào.
- Cách ly quạt khỏi cấu trúc tòa nhà bằng giá đỡ rung, đặc biệt là trên các lắp đặt trên tầng thượng hoặc tầng lửng.
- Yêu cầu dữ liệu kiểm tra công suất âm thanh của bên thứ ba thay vì chỉ dựa vào số liệu trên bảng tên động cơ.
Không có phương pháp nào trong số này hoạt động độc lập - những quạt thực sự yên tĩnh khi hoạt động tại hiện trường là những quạt mà thiết kế cánh quạt, công nghệ động cơ và xử lý cấp hệ thống đều được xem xét ở giai đoạn thông số kỹ thuật chứ không được bổ sung sau đó như một biện pháp khắc phục. của Jiale quạt ly tâm EC , quạt ly tâm lùi và quạt ly tâm AC các phạm vi được xây dựng dựa trên chính xác những nguyên tắc này, mang lại cho người mua một điểm khởi đầu giúp giảm tiếng ồn tại nguồn.
